Akustická ventilace Renson

AK 80

Kompaktní AK-80 je poslední novinkou ze skupiny okenních ventilátorů tlumících zvuk firmy Renson. AK-80 se montují nad rám nebo nad sklo libovolného okna z PVC, dřeva nebo hliiníku. Systém AK-80 byl oficiálně certifikován a existuje ve čtyřech variantách s průtokem vzduchu mezi 6 až 35 [m3/h/m] a koeficientem útlumu vzduchu Rw mezi 26 - 40 dB.

AK 80 AK 80 nákres
Provedení Průtok vzduchu při 2 Pa v m3/h/m Akustický útlum v otevřené poloze
AK 80/1 5,9 m3/h R w1,9 = 40 dB
AK 80/2 9,0 m3/h R w1,9 = 37 dB
AK 80/3 10,4 m3/h R w1,9 = 34 dB
AK 80/4 34,9 m3/h R w1,9 = 26 dB

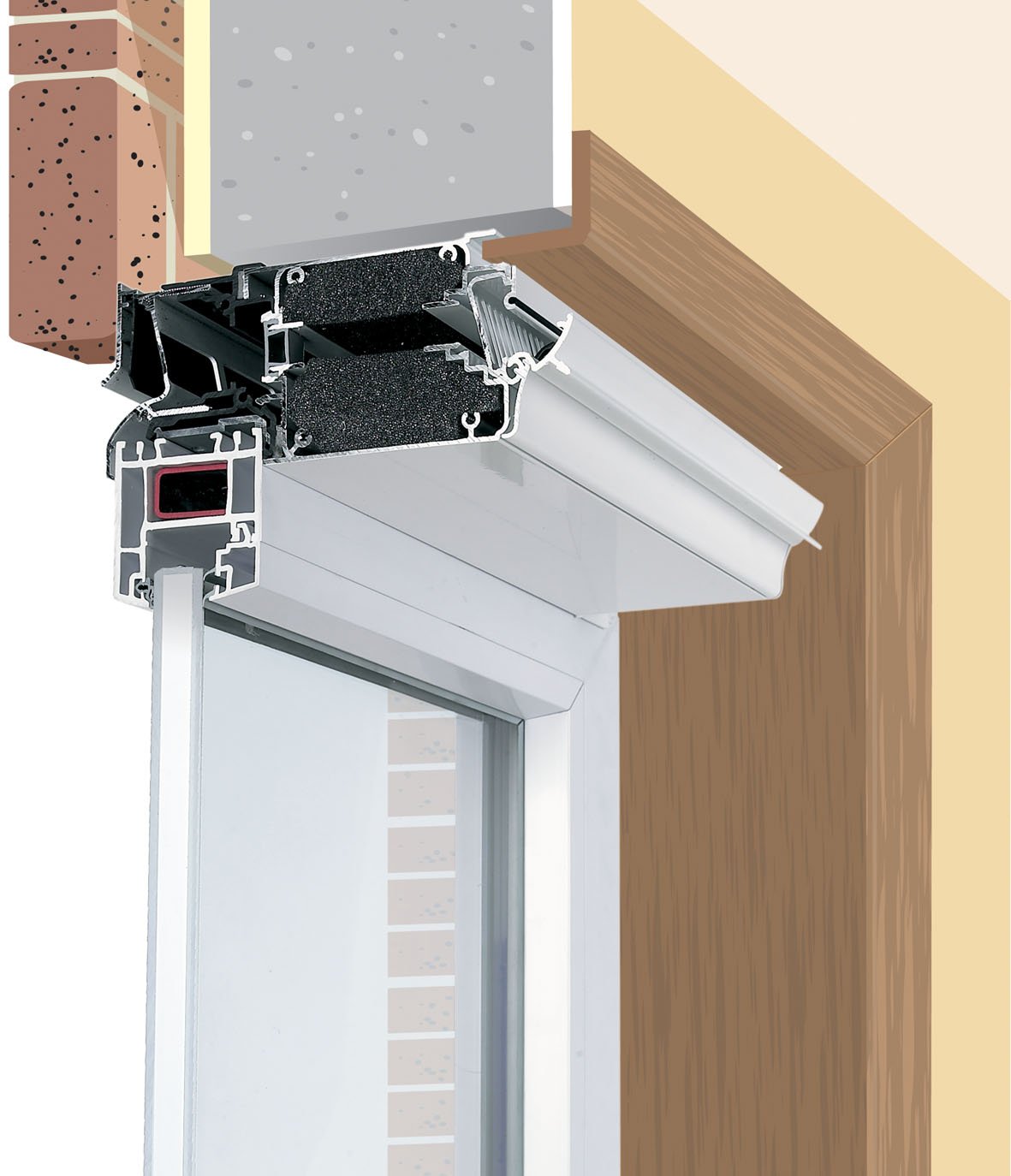

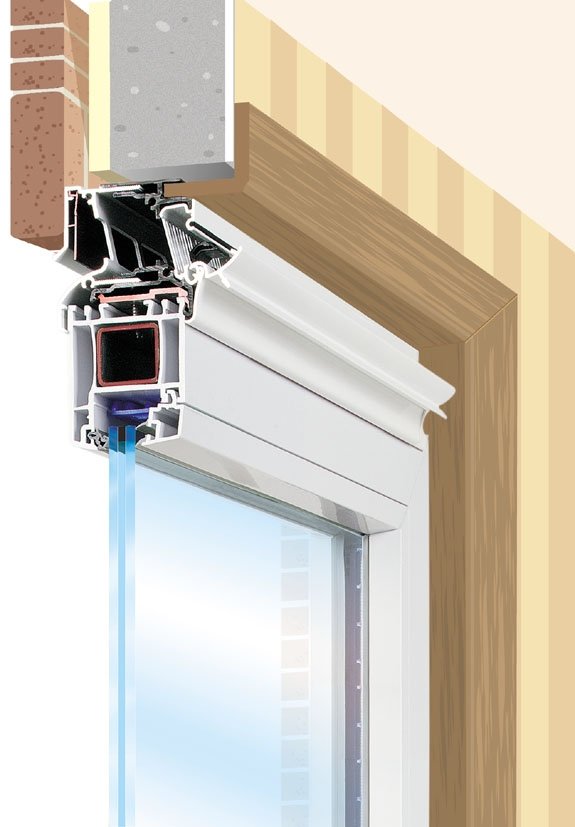

Invisivent

Tento typ ventilace je montován jako součást rámu. Je možné zvolit variantu bez akustického útlumu tak i s akustickým útlumem až Dn,e,w = 48 dB.

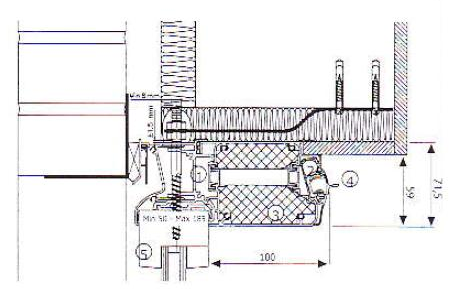

Invisivent Invisivent Invisivent - technický nákres
INVISIVENT evo AK Basic INVISIVENT evo AK Extreme
(NBN EN 13141-1) (IFT rapport 165 24 743/1)
Průtok vzduchu m3/h/m p = 2 Pa 57 10
Akustické tlumení v otevřené pozici Dn,e,w (c,Ctr) (ISO 140-10, EN ISO 717-1)
v otevřené pozici 34 48
v zavřené pozici 57 64
Ovládání ruční, šňůrkou, tyčí

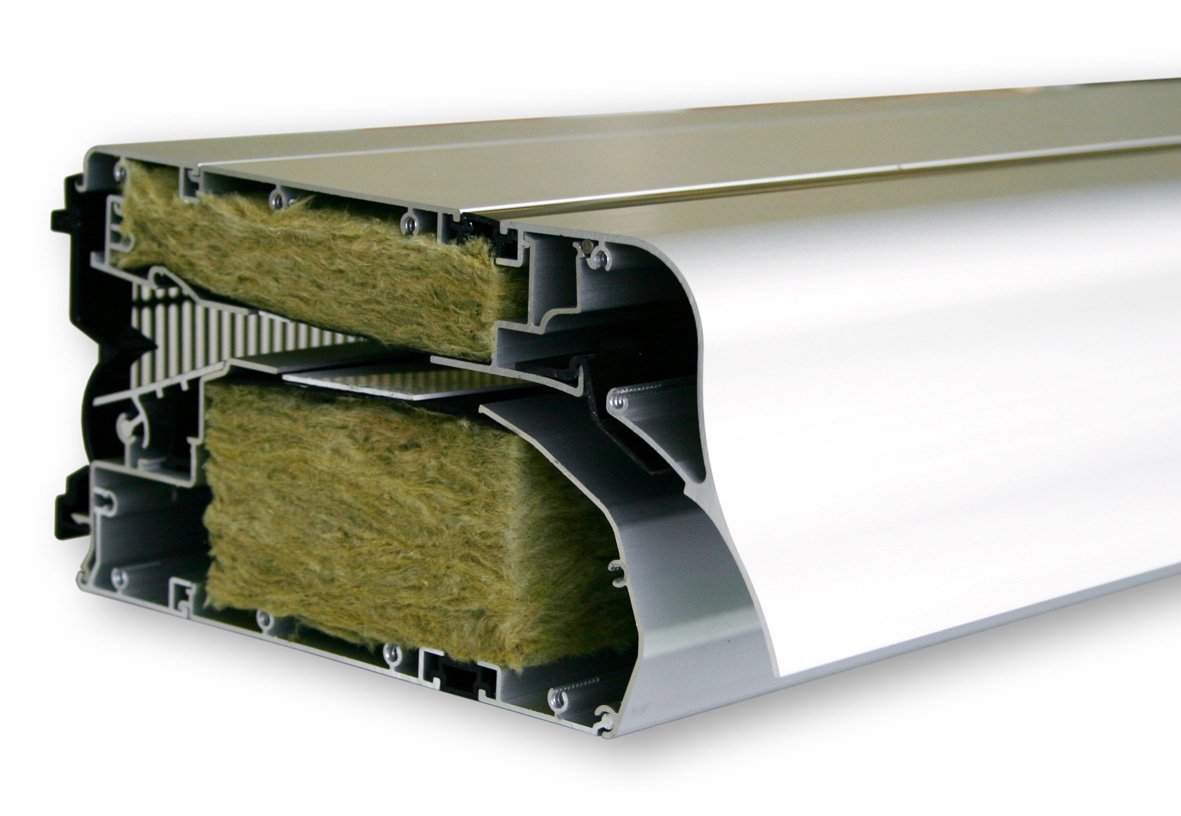

Sonovent

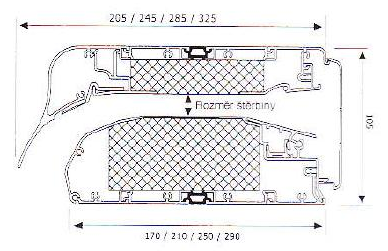

Manuální ovládání Ovládání pomocí provázku Ovládání pomocí tyčky Technický výkres Sonovent
Manuální ovládání Ovládání pomocí provázku Ovládání pomocí tyčky Technický výkres

Tento typ akustické ventilace poskytuje akustický útlum Dnv v rozsahu 40 – 56 dB. Sonovent je oproti typům AK výhodnější, protože snižuje zmenšení zasklené plochy (o 105 mm). Typ Sonovent je možné montovat do zasklení, do příčníku a rovněž přímo do montážního otvoru ve zdi. Typ sonovent je možné dodat i se zabudovaným ventilátorem (provedení Sonovent V), dále typ určený k umístění pod střešní krytinu do tepelné izolace podkrovních místností (provedení Sonovent D).

SonoventTechnické charakteristiky Sonovent / Sonovent V

V roce 2006 v rámci inovace výrobního programu ukončila firma RENSON výrobu typů AK-35, AK-38, AK-40 a AK 43. Tyto vyřazené typy byly nahrazeny typy Sonovent Invisivent.

Sonovent SMALL MEDIUM LARGE XLARGE
Průtok vzduchu (m3/h/m) NBN EN 13141-1 při tlakovém spádu 2 Pa
štěrbina 10 mm 50 49 46 41
15 mm 84 75 72 61
20 mm 90 94 90 88
Akustický útlum v otevřené pozici V souladu s ISO 140–10, EN ISO 717-1
štěrbina 10 mm 46 48 50 56
15 mm 41 45 49 53
20 mm 40 43 44 46
Technické charakteristiky NBN EN 13141-1
Rozměry v mm
výška 105 105 105 105
hloubka 170 210 250 290
maximální délka 2000 2000 2000 2000
Varianty ovládání
Manuální, šňůrkou, ovládací tyčí

* podrobnější technické informace na vyžádání

Další informace o akustických ventilacích si můžete vyžádat zde ...
